精機產品?技術報告:壽命計算相關的系數

負載系數

滾珠絲杠在計算壽命時的負載會根據振動負載或沖擊負載的大小,有必要對理論求得的負載加以修正。這個修正系數就被稱為負載系數。因此,作為實際承受的負載,進行壽命計算時的負載(Fa)是理論求到的負載(Fe)與負載系數fw的積。

Fa = Fe?fw

負載系數(fw)的值
負載的程度 fw
無沖擊、運轉平滑 1 ~ 1.2
普通運轉 1.2 ~ 1.5
伴隨沖擊振動的運轉 1.5 ~ 3.0

額定負載

滾珠絲杠在回轉時,需考慮基本額定負載或者是壽命,但是靜止或10rpm以下的低速回轉時就必須要考慮基本額定靜負載。基本額定靜負載是滾道面與鋼球的接觸面間的永久變形量達到滾動體直徑的0.0001時的靜負載。額定靜負載在靜負載或沖擊負載大時也必須考慮。
通常情況,回轉中的滾珠絲杠的額定靜負載的安全系數為1。

安全係數(fs)的值
載荷 fs
普通載荷 1 ~ 2
沖擊載荷 2 ~ 3

硬度系數:

普通熱處理的滾珠絲杠溝槽表面硬度為HRC58~62,對于低載荷低轉速下的使用條件下有時也使用未經熱處理的滾珠絲杠。溝槽硬度小于HRC58以下時,相應的基本額定動載荷與額定靜載荷也會相對降低,我們把這個修正系數稱做硬度系數。也就是說當溝槽硬度在HRC58以下時的基本額定動載荷、額定靜載荷要乘以硬度系數ffH

Ca' = fH ? Ca

C0a' = fH' ? C0a

但是, Ca、C0a 是溝槽硬度為HRC58~62時的基本額定動載荷、額定靜載荷

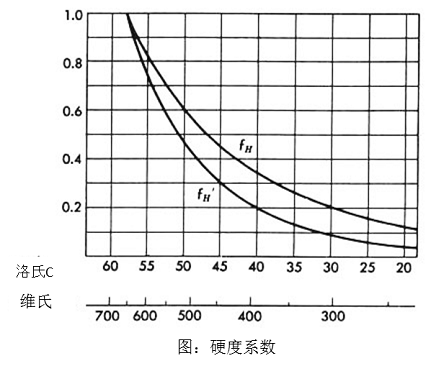

圖 硬度系數
