1. 哥特式溝槽及其特長

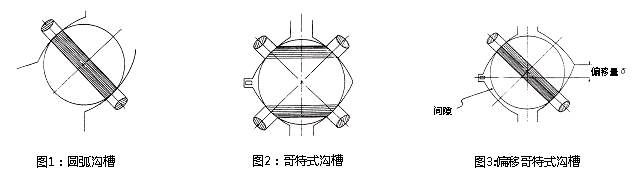

滾動引導的特性受到其鋼球溝槽形狀的影響很大。鋼球溝槽形狀有圖1所示的單一圓弧狀的圓弧溝槽，也有2個圓弧組合起來的哥特式溝槽。對于哥特式溝槽，如圖2所示溝槽和導軌的中心一致時，球與溝槽為4點接觸。也就是說，4點接觸時，如圖3所示,如果溝槽中心偏心，就會變?yōu)?點接觸，這就是偏心哥特式溝槽。

2. 耐沖擊性

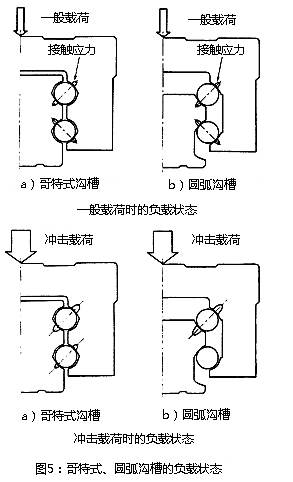

當沖擊載荷一樣的超高載荷作用的時候負荷容量不足時，對滾動起決定因素的眾多缺點之一 。如圖5所示為哥特式溝槽，當有超高負荷作用時，平時不接觸的溝槽此時會承受負荷，因此具有大的耐沖擊性。

圖6為：與LH45AN型號相對應的無哥特式溝槽的導軌，在滑上面施加靜載荷，對產生的壓痕深度進行測量比較。根據理論計算，LH45AN壓痕深度為1/2以下。
圖7所示為：LH45AN在施加基本額定靜載荷時產生的壓痕數據。
這樣，哥特式溝槽的效果就很明顯了。
